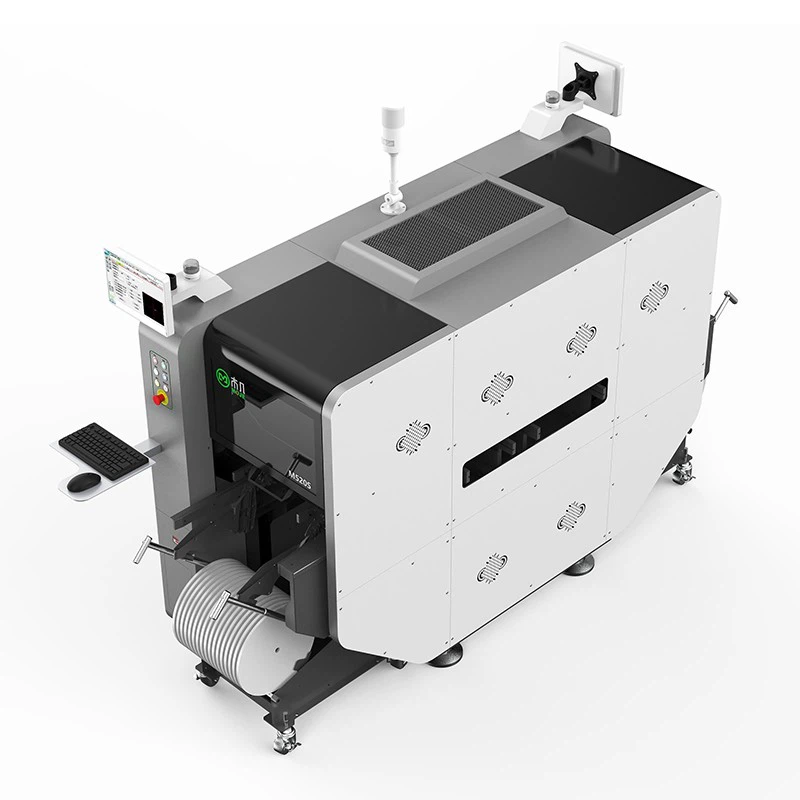

लचीले मुद्रित सर्किट बोर्डों के लिए हाईस्पीड मशीन

तकनीकी निर्देश

पोजिशनिंग विधि

वास्तविक समय उड़ने वाली दृष्टि

स्पिंडल की संख्या

2 हथियार *10 नोजल (रिक्ति: 12 मिमी)

बढ़ती गति

98000CPH

बढ़ते सटीकता

संगत घटक

0201 ~ 22 मिमी*16 मिमी, एच: 8 मिमी

एसओपी, क्यूएफपी, बीजीए आदि

पीसीबी आकार

दोहरी ट्रैक: Max35 0 mm (l) × 300 मिमी (w) ~ मिनट 60 मिमी (l) × 60 मिमी (w) H: 0.5 ~ 9 मिमी

मोनोरेल: MAX35 0 मिमी (l) × 550 मिमी (w) ~ मिनट 60 मिमी (l) × 60 मिमी (w) H: 0.5 ~ 9 मिमी

फीडर बेस

शक्ति\/वायु दबाव

Ac22 0 v\/50Hz; 0। 5-0। 7MPA

मूल्यांकित शक्ति

3.5 kw

मशीन वजन

1700 किलोग्राम

समग्र आयाम

830 मिमी (एल)*2338 मिमी (डब्ल्यू)*1650 मिमी (एच) (पीसीबी प्रवाह दिशा एल दिशा में है)
