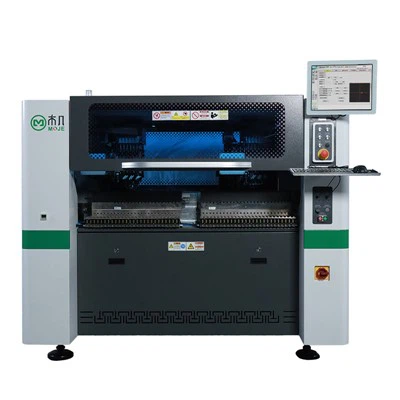

M520L उच्च - स्पीड प्लेसमेंट मशीन
उच्च - स्पीड प्लेसमेंट · भविष्य के लिए बुद्धिमान नियंत्रण
उत्पाद कुंजी प्रौद्योगिकियां
स्व - विकसित अनुकूलित रैखिक मोटर ड्राइव सिस्टम
X/y/z अक्षों का उपयोग उच्च - पूर्ण बंद - लूप नियंत्रण के साथ अनुकूलित रैखिक मोटर्स का उपयोग करते हैं। एक पेटेंट डिज़ाइन x - y गैन्ट्री आंदोलन की स्थिरता सुनिश्चित करता है, प्लेसमेंट समय को कम करता है, प्रभावी रूप से समग्र मशीन सटीकता सुनिश्चित करता है, और स्थिर उपकरण प्रदर्शन सुनिश्चित करता है।
बुद्धिमान सामग्री परिवर्तन प्रौद्योगिकी
स्वचालित रूप से आसन्न लोड किए गए फीडरों पर स्विच करता है जब सामग्री गायब हो जाती है, डाउनटाइम को कम कर रही है, कई फीडर विनिर्देशों की मिश्रित स्थापना का समर्थन करती है, जिससे खिला दक्षता में काफी सुधार होता है।
स्व - विकसित उच्च - स्पीड मल्टी - कैमरा फ्लाइंग विजन सिस्टम
स्व - विकसित मल्टी - कैमरा डायनेमिक ट्रैकिंग तकनीक, अल्ट्रा - के साथ नया फ्लाइंग कैमरा पतली प्रिज्म उच्च - स्पीड प्लेसमेंट के दौरान छोटे घटकों को सटीक रूप से पहचान सकता है।
उच्च - स्पीड लाइटवेट 20-हेड प्लेसमेंट हेड
0402 से 10 × 10 मिमी तक घटकों की प्लेसमेंट को प्राप्त करता है, जिसमें 15 मिमी से कम या बराबर की ऊंचाई होती है, जो एक व्यापक रेंज को कवर करती है। एकीकृत उच्च - दक्षता प्लेसमेंट हेड, इंस्टॉल करने और हटाने में आसान, रखरखाव अधिक समय है - बचत और सहज।
एकीकृत इस्पात संरचना
परिमित तत्व सहायता के साथ डिज़ाइन किया गया, तनाव को पूरी तरह से जारी करने के लिए एक एकीकृत स्टील संरचना का उपयोग करके, यांत्रिक कठोरता सुनिश्चित करने, कंपन त्रुटियों को कम करने और उच्च - गति संचालन स्थिरता सुनिश्चित करने के लिए।
स्व - विकसित पूर्ण बंद - लूप ड्राइव कंट्रोल सिस्टम
X/y अक्ष रैखिक मोटर ड्राइव + बंद - लूप नियंत्रण, उच्च - गति प्रतिक्रिया प्राप्त करें, और माइक्रोन - स्तर परिशुद्धता नियंत्रण प्राप्त करें।
पथ अनुकूलन एल्गोरिथ्म
बड़े डेटा मॉडलिंग के आधार पर, खाली आंदोलन की दूरी को कम करें, व्यापक प्लेसमेंट दक्षता में सुधार करें, और अमान्य गति हानि को कम करें।
अनुकूली परिशुद्धता मुआवजा प्रणाली
डायनामिक रूप से पीसीबी और घटक अवशोषण विचलन को सही करता है, प्लेसमेंट स्थिरता सुनिश्चित करता है।
दृष्टि पहचान प्रणाली
एआई डीप लर्निंग एल्गोरिदम को एकीकृत करता है, विशेष - आकार के घटकों की बुद्धिमान मान्यता का समर्थन करता है, उच्च मान्यता सटीकता सुनिश्चित करता है, जटिल घटक परिदृश्यों के लिए उपयुक्त है।
शक्तिशाली घटक पुस्तकालय
कस्टम मॉडलिंग का समर्थन करता है, जल्दी से छोटे बैचों और कई किस्मों के लिए लचीले उत्पादन की जरूरतों का जवाब देता है।
विविधतापूर्ण सामग्री खिला समर्थन
विभिन्न प्रकार की सामग्री खिलाने के साथ संगत जैसे टेप, ढीले भागों, ट्रे, आदि, प्रकाश की जरूरतों को पूरा करने के लिए, 3 सी इलेक्ट्रॉनिक्स, होम उपकरण उद्योग, आदि।
तकनीकी मापदंड
|
तकनीकी निर्देश |
|
|
पोजिशनिंग विधि |
फ्लाइंग विजन [मानक] + स्टेज विजन [वैकल्पिक] |
| नोजल बॉक्स | 320 मिमी पीसीबी [मानक]; 400 मिमी पीसीबी [वैकल्पिक] |
|
स्पिंडल की संख्या |
10 नोजल * 2 हथियार (शाफ्ट छड़ के बीच रिक्ति: 12 मिमी) |
|
बढ़ती गति |
92000 सीपीएच |
|
बढ़ते सटीकता |
± 0.05 मिमी (सीपीके से अधिक या 1.0 के बराबर) |
| संगत घटक | फ्लाइंग विजन: 0402 ~ 10 (एल) 10 (डब्ल्यू) मिमी, एच: 15 मिमी |
| स्टेज विजन: एसओपी, क्यूएफपी, मैक्स 25 मिमी 30 मिमी [वैकल्पिक] | |
|
पीसीबी आकार |
न्यूनतम: 50 (एल)*60 (डब्ल्यू) मिमी, एच: 0.5-9 मिमी; अधिकतम: 1200 (एल)*320 (डब्ल्यू) मिमी [मानक] |
|
न्यूनतम: 50 (एल)*120 (डब्ल्यू) मिमी, एच: 0.5-9 मिमी; अधिकतम: 1200 (एल)*400 (डब्ल्यू) मिमी [वैकल्पिक 1] अधिकतम: 1200 (एल)*360 (डब्ल्यू) मिमी [वैकल्पिक 2] FPCB एलईडी माउंट फीडिंग मैकेनिज्म: चौड़ाई 250 mm 5 मिमी [वैकल्पिक 3] |
|
|
फीडर मात्रा |
8 मिमी -41 फीडर स्टेशन * 2 हथियार |
|
बिजली की आपूर्ति/हवाई दबाव |
AC220V/50Hz; 0.5MPA-0.7MPA |
|
मूल्यांकित शक्ति |
3.5 kw |
|
मशीन वजन |
1800kg |
| बाह्य आयाम | 1765 (एल)*1410 (डब्ल्यू)*1550 (एच) मिमी (पीसीबी प्रवाह दिशा डब्ल्यू दिशा में है) |
